LarsÖ's frontventil utkast1

[Oddball]

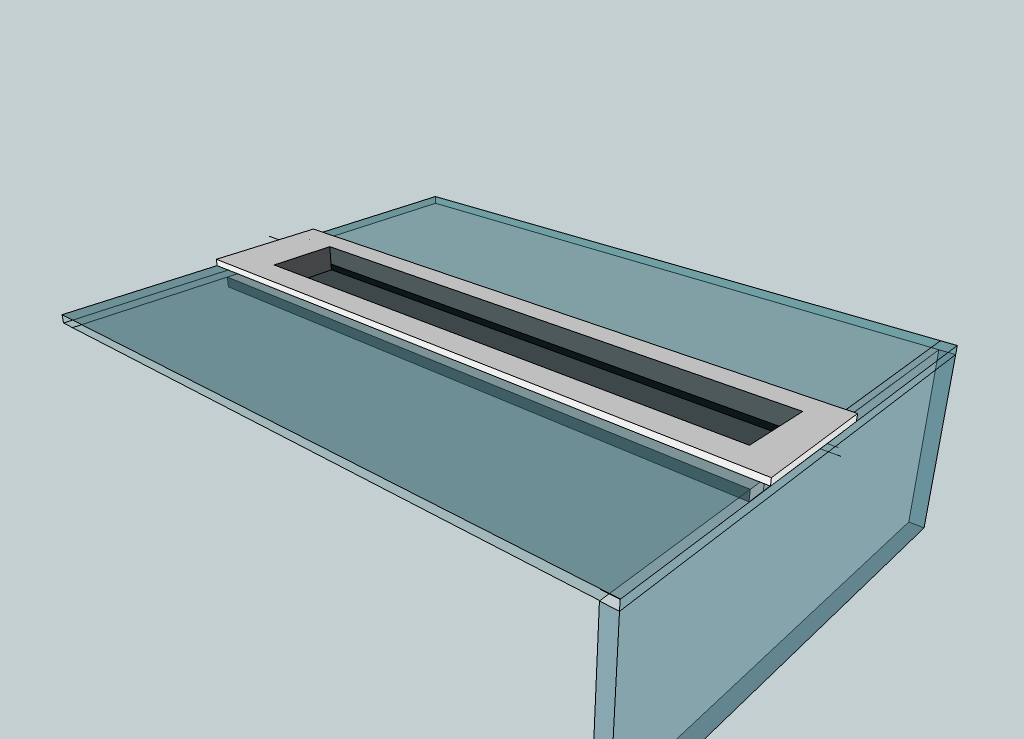

Här kommer första skissen
I profil kommer den att se ut som en H-profil för 4mm glas men för att utnyttja slitsen i övre spåret så blir fronten i 3mm och botten biten 4mm.
Sedan tänkte jag att man fräser av ytterändarna på listen så borde allt täta bra mot sidorutorna.

[RicardH]

Med risk för att ni tröttnar på mina superlativ:

And now ladies and gentlemen, I present a very knowledgeable and thorough problem-solver who should be elevated to the god of sketches!

[Oddball]

Tack Herr Ordförande

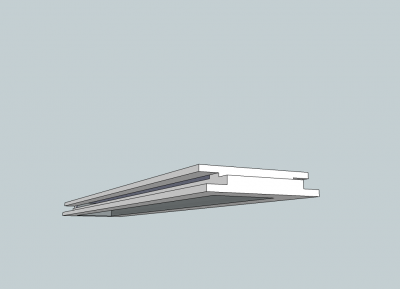

Och här kommer förklaringen och tillämpningen.
Härmed går jag till vila för att avkomman ska få vakna upp med en badhusduglig far.
Det finns några missar, men jag tror ni förstår hur jag menar iaf.

[LarsÖ]

Oddball.: Nu är vi snart framme med den här grejen.
Ska ta lite mått och återkommer
/Lars

[Oddball]

Ja detta skulle funka.
Däremot gjorde jag en "tankevurpa", båda glasen måste vara lika tjocka för att sluta tätt mot sidorutorna.
Ska kolla efter ett grundmaterial.
Det finns säkert tjockgodsiga H-lister som man skulle kunna använda, då behöver man "bara" fräsa ur venilationshålet, slitsen och kantfasningen.

[LarsÖ]

Ja detta skulle funka.
Däremot gjorde jag en "tankevurpa", båda glasen måste vara lika tjocka för att sluta tätt mot sidorutorna.

Du har rätt, men det spelar inte någon roll, för glas och list lägger sig bakåt mot sidoglasen, så det blir i praktiken ingen springa.

Bäst vore ju naturligtvis om man kunde fräsa ur (eller böja) den bakre övre stödlisten så att den ligger lagom ifrån glaset. Detta är antagligen enklast att ordna om hela den bakre (=inre) plattan är gjord i en Al-plåt, förslagsvis 1 mm.

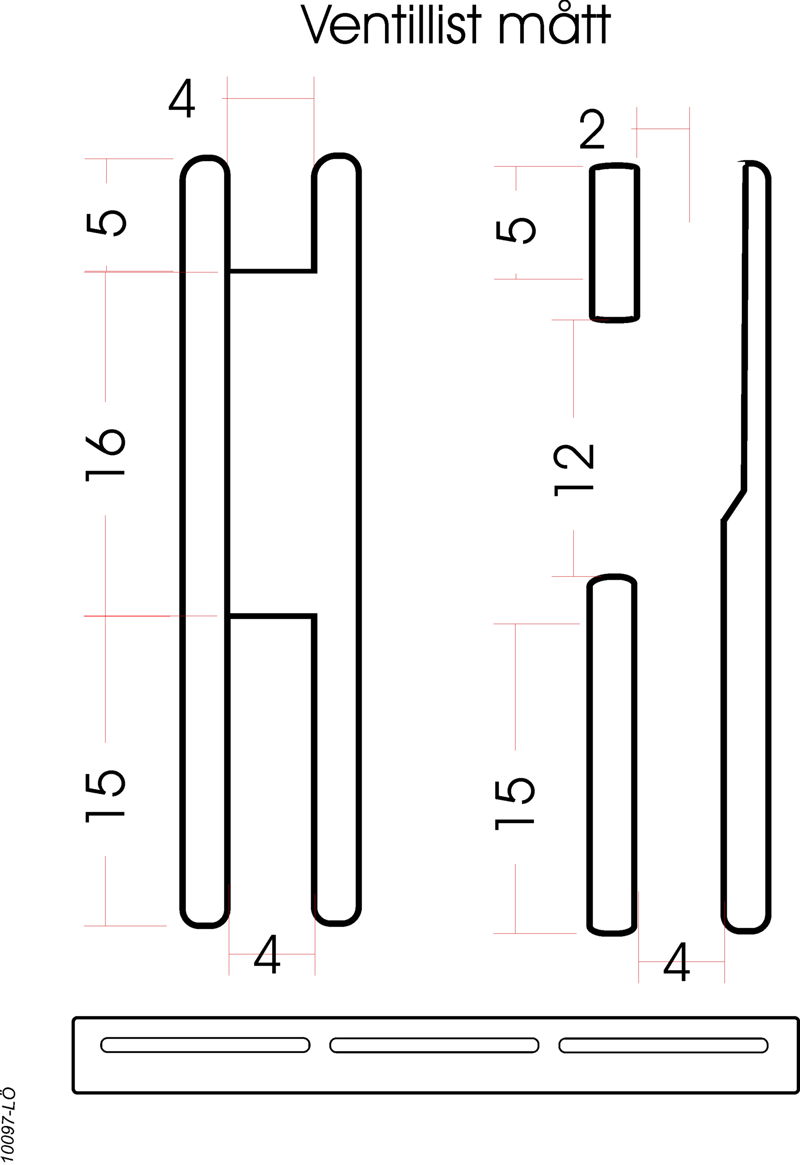

Jag har gjort en skiss med mått. Av den framgår att jag vill ha tre långa intagsöppningar i den främre skivan; detta för att glaset ska stå på fyra klackar, för att kunna skjutas åt sidorna.

(sk-t; min skiss var för stor. Kan jag få din mailadress så får du den så i stället)

/Lars

Mittåt: tog ner den och nu är den med, förhoppligen.
Ser nu att måttet 2 mm hamnat för långt åt vänster.

[RicardH]

Jag skall som sagt i gång med 4 burkar och kommer vilja hänga på det här. Kommer dock att försöka beställa fler än fyra inför framtida burkar. Har en känsla av att ett sådant här tillfälle inte återkommer så jag funderar på ett gäng, men prisuppgift är då av intresse. Är så glad att jag är i den fas jag är och inte har en drös terrarier jag egentligen skulle vilja skära ner och modda till. Att få till det här så bra redan från start är verkligen kul tycker jag.

[LarsÖ]

Det finns säkert tjockgodsiga H-lister som man skulle kunna använda, då behöver man "bara" fräsa ur venilationshålet, slitsen och kantfasningen.

Ja, och hitta på något bra sätt att fästa in gallret (nätet).
Jag har, som du förstår av ritningen, varit inne på att använda två aluminium plåtar (1mm? 2mm?) och ha "klackarna" som glaset vilar på av t ex plexi eller nylon. Men detta beror på att jag inte har tillgång till sådana bearbetningsverktyg som du...

Längden på listen är ju en parameter. Den bör bli tot lika lång som frontglasets bredd. Jag har en standardbredd på mina fronter numera (anpassad till lysrörens längd. Men andra har speciella mått, anpassade till hyllor osv. Kan man standardisera fräsningen ändå?

/Lars

[Oddball]

Längden på listen är ju en parameter. Den bör bli tot lika lång som frontglasets bredd. Jag har en standardbredd på mina fronter numera (anpassad till lysrörens längd. Men andra har speciella mått, anpassade till hyllor osv. Kan man standardisera fräsningen ändå?

/Lars

Målet är att hitta en standardprofil (H-list) som kan kapas i önskad längd innan fräsandet (allt ska göras i ett stycke, annars faller hela iden ur mitt perspektiv).
Angående materialet så lutar det åt Lexan eller motsvarande, alu ställer som bekant till en del problem i kombination med rostfritt.
Pratade med Pelle om detta och vi funderade runt någon typ av packning om man vill använda alu, ska rita och klia mig i huvet lite.
Återkommer i afton i ämnet

[LarsÖ]

Angående materialet så lutar det åt Lexan eller motsvarande, alu ställer som bekant till en del problem i kombination med rostfritt.

Vid mina burkar finns inget rostfritt i närheten. "Gallret' tänker jag mig som ett myggnät t ex (plast).
Jag vet knappt vad Lexan är. Kan man fräsa det?
/Lars
